Znanje o sestavljanju navojne povezave

Navojna povezava je široko uporabljena snemljiva fiksna povezava, ki ima prednosti preproste strukture, zanesljive povezave, priročne montaže in demontaže ter se pogosto uporablja v mehanski opremi.

1. Sestavljanječepni vijaki

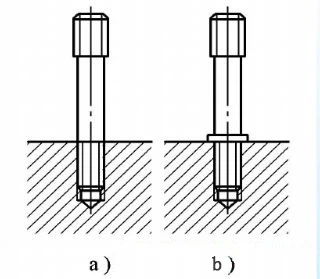

Slika 1 Oblika pritrditve vijakov

1. Da bi preprečili, da bi se vijaki zagozdili, ko so priviti, in da bi olajšali demontažo in ponovno namestitev, lahko na vijake čepa nanesete mazalno olje.

2. Os sornika mora biti pravokotna na površino ohišja stroja. Za preverjanje med namestitvijo uporabite kvadrat. Če imata os in površina telesa rahel naklon, lahko s pipo popravite navojno luknjo ali pa jo popravite z nameščenimi vijaki; če je naklon velik, ga ne popravljajte na silo, da preprečite poškodbe zanesljivosti vijačne povezave. .

3. Prepričajte se, da je povezava med vijaki in ohišjem dovolj tesna.

4. Več pogostih načinov vijačenjavijaki:

① Privijte z dvema maticama. Kot je prikazano na sliki 2a), privijte dve matici na dvostranski čep in nato obrnite zgornjo matico, da dvostranski čep privijete v luknjo za vijak.

② Privijte z dolgo matico. Kot je prikazano na sliki 2b), se zgornji vijak uporablja za preprečevanje relativnega vrtenja med dolgo matico in dvostranskim čepom, nato pa se dolgo matico potegne in dvostranski čep se lahko privije. Dolga matica lahko odstranite tako, da popustite nastavitveni vijak.

Slika 2 Način privijanja vijakov

③ Privijte s posebnim orodjem. Na sliki je prikazano posebno orodje za privijanje čepa. Trije valji so nameščeni v votlini telesa orodja, njihov obodni in aksialni položaj pa določa omejevalna tulka 4. Omejevalna tulka je pritrjena z zadrževalnim obročem za utore, popuščanje in vpenjanje valja pa nadzoruje krivulja notranje votline orodja. Valj je treba vpeti na polirani del sornika, sornik pa lahko privijete z vrtenjem telesa orodja v smeri puščice, ki je prikazana na sliki 3, sicer lahko vijak zrahljate. Smer krivulje utora orodja za odstranjevanje vijakov mora biti nasprotna smeri krivulje orodja za vijačenje.

Slika 3 Posebno orodje za privijanje vijakov

(2) Montaža matic in vijakov

1. Površina matice ali vijaka in pritrjenega dela morata biti gladka in ravna, da preprečite dodatni upogibni moment pri zategovanju.

2. Strogo nadzorujte navor zategovanja. Prevelik navor zategovanja bo podaljšal ali celo zlomil vijak ali povzročil deformacijo povezanih delov. Ko je sila zategovanja nezadostna, je povezavo enostavno zrahljati, kar vpliva na zanesljivost.

3. Ko je matica zategnjena, mora biti vzmetna podložka v stiku z matico in površino spojenega dela po celotnem obodu. Dolžina niti, izpostavljene zunaj matice, ne sme biti krajša od dveh zaponk, vendar ne sme biti predolga, običajno 3 ~ 5 mm.

4. Pri zategovanju skupinskih matic je treba izvesti v določenem vrstnem redu in zategovati korak za korakom, sicer se bodo vijaki in telo deformirali zaradi neenakomerne sile. Pri zategovanju skupine matic, razporejenih v pravokotnik, je treba začeti od sredine in se postopoma razširiti na obe strani, kot je prikazano na sliki 4. Pri zategovanju skupine matic, razporejenih v krogih ali kvadratih, jih je treba zategovati simetrično, kot je prikazano na sliki 5.

Slika 4 Zaporedje privijanja združenih matic, razporejenih v pravokotnik

Slika 5 Zaporedje privijanja kompletov matic v krožni ali kvadratni razporeditvi
