Potrebno znanje o pritrdilnih elementih - vijaki
Feb 14, 2023

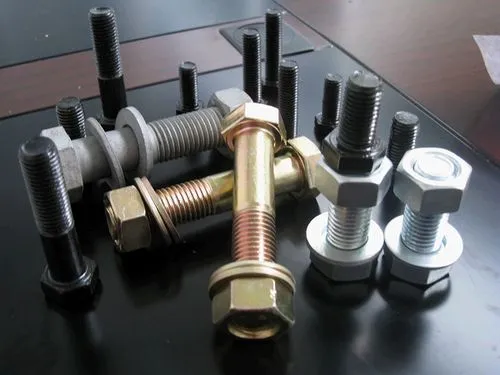

(1) Referenčni standard za palčne vijake je ANSI/ASME B18.2.1, japonski standard pa se nanaša na JIS B1180 (Websterjev navoj). Inčni sistem se nanaša na BSW916 (Webster zob).
①ŠESTROBNI STROJNI VIJAK: brez podložke, s koncem nosilca, šestrobi vijak s polovičnim zobom;
②ŠESTROBNI SORNIK: brez podložke, brez konca nosilca, šestrobi vijak s polnimi zobmi;
③ŠESTROTNI VIJAKI: šestrobi vijaki s podložkami, konci nosilcev in polovičnimi zobmi;
(2) Referenčni standardi za metrične vijake so naslednji, njihove razlike pa so prikazane v tabeli:
02. Nosilni vijaki / vijaki z okroglo glavo in kvadratnim vratom
Nosilni vijaki/vijaki s kvadratnim vratom z okroglo glavo (vozni vijaki): ANSI/ASME B18.5; DIN603; ISO 8677; GB12; GB14
03. Inbus vijak
Vijaki z inbus glavo: DIN912; GB70; ISO4762; ANSI/ASME B18.3
04. Ibus vijaki za les
Vijaki s šestrobo glavo: ANSI/ASME B18.2.1 DIN 571
05. Pohištveni vijaki
Pohištveni vijaki (Pohištveni vijaki): po standardu kupca
06. Vijaki s šestrobo prirobnico
Vijak s šestrobo prirobnico (sornik s šestrobo prirobnico): IFI111; GB5787; DIN 921
identifikacija izdelka
01. Diagram vsakega dela vijaka:
02. Identifikacija vijakov:
Označevanje, razred zmogljivosti
01. Logotip
Vijaki in vijaki s šestrobo glavo (premer navoja večji ali enak 5 mm). Uporabiti je treba dvignjeno ali konkavno oznako na vrhu glave ali konkavno oznako na strani glave. Vključno z ravnjo zmogljivosti in tovarniškim standardom.
Ogljikovo jeklo: Koda za oznako stopnje trdnosti je sestavljena iz dveh številk, ločenih z "·". Pomen številke pred "·" v kodi oznake označuje nazivno natezno trdnost, na primer "4" v razredu 4.8 označuje 1/100 nazivne natezne trdnosti 400N/MM2.
Pomen "·" v kodi oznake in številka za piko označujeta razmerje meje tečenja, to je razmerje med nazivno mejo tečenja ali nazivno mejo tečenja in nazivno natezno trdnostjo. Na primer, meja tečenja izdelkov stopnje 4.8 je 320 N/mm2.
Oznaka stopnje trdnosti izdelkov iz nerjavnega jekla je sestavljena iz dveh delov, ločenih z "—". Simbol pred "—" v kodi simbola označuje material. Kot na primer: A2, A4 in drugi znaki "—" označujejo moč, kot je na primer: A2-70
02. Ocena
Ogljikovo jeklo: stopnje mehanske zmogljivosti metričnih vijakov lahko razdelimo na 10 stopenj učinkovitosti: 3,6, 4,6, 4,8, 5,6, 5,8, 6,8, 8,8, 9,8, 10,9 in 12,9. Nerjavno jeklo je razdeljeno v tri kategorije: 60,70,80 (avstenit); 50,70,80,110 (martenzit); 45,60 (fertenit).
