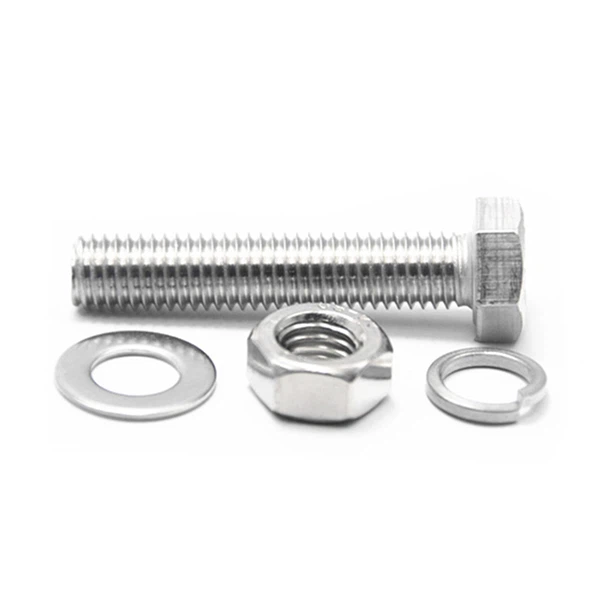

DIN933 šestrobi vijak
DIN933 je nemški standardni šestrobi vijak, ki je primeren za šestrobe vijake s polnim navojem s premerom M1.6-M52. Splošni razredi ogljikovega jekla so večinoma 4,8, 8,8 in 10,9. Skupna standarda sta DIN931 in DIN933 za metrični grobi navoj; DIN960 in DIN961 sta za metrične šestrobe vijake s finim navojem.
- Hitra dostava
- Zagotavljanje kakovosti
- Storitev za stranke 24/7
Predstavitev izdelka
DIN933 je nemški standardni šestrobi vijak, ki je primeren za šestrobe vijake s polnim navojem s premerom M1.6-M52. Splošni razredi ogljikovega jekla so večinoma 4,8, 8,8 in 10,9. Skupna standarda sta DIN931 in DIN933 za metrični grobi navoj; DIN960 in DIN961 sta za metrične šestrobe vijake s finim navojem. Obstajajo tudi šestrobi vijaki ASME, kot so šestrobi vijaki ASME B18.2.1, šestrobi težki vijaki itd. Nekatere stranke potrebujejo šestrobe vijake JIS, kot so šestrobi vijaki JIS B1180.
Različni standardi določajo podrobne dimenzije vijaka s šestrobo glavo, na primer šestrobi vijak M10X30, v standardu so dimenzije šestrobe glave, dimenzije navoja, s katerimi je mogoče izdelati. Zelo koristno je videti, katere šestrobe vijake potrebujejo stranke.
Toleranca prileganja pred cinkanjem je večinoma 6g/6h, tovarniško prileganje pasu po cinkanju pa se lahko spremeni na 6h/6g. Po nanosu pa nanj vpliva debelina površinskega premaza. Pri preskušanju navoja z ustreznim merilnikom GO ali Stop lahko pride do primerov, ko se ne ujema in se lahko izvede samo preskus namestitve matice, ki ustreza specifikaciji.
Proizvodni proces šestrobih vijakov
Specifikacija šestrobega vijaka DIN933
d (DIN931) | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | |
P |
| 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 |
e | min | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 |
k | maks | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.6 |
min | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | |
min | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | |
s | maks | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 |
min | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | |
d (DIN931) | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | |
P |
| 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 |
e | min | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - |
k | maks | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 |
min | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | |
min | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | |
s | maks | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 |
min | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | |
Skupni razred in premaz
Standardno | Material | Ocena | Končaj | nit |
DIN933 | ogljikovo jeklo | 4.6 | Navaden | UNC |
Pocinkano | ||||
Zlitina jekla | Rumeno pocinkano | |||
PTFE | ||||
Nerjaveče jeklo | Črni oksid | UNF | ||
Dacromet | ||||
drugo | HDG | |||
drugo |
Področje uporabe šestrobih vijakov
Šestrobi vijak DIN933 se zelo pogosto uporablja na trgu. Ker obstaja nacionalni standard, lahko toliko držav uporablja isti standard. Največ materiala so šestrobi vijaki iz ogljikovega jekla in šestrobi vijaki iz nerjavečega jekla.
Zaradi svoje edinstvene protikorozijske sposobnosti in svetlega videza se šestrobi vijaki iz nerjavečega jekla pogosto uporabljajo v opremi za varstvo okolja, komunikacijski opremi, prehrambenih strojih, energetskih objektih, medicinski opremi, elektronskih izdelkih, petrokemičnih izdelkih, montaži ladij, cevovodih ventilov črpalk, gradbenih instalacijah , itd. Proizvodnja, popravilo in vzdrževanje v industriji. Seveda se na nekaterih specifičnih lokacijah na teh področjih uporabljajo tudi drugi izdelki, kot so vijaki tirnic, matice s prirobnicami, U-vijaki, šesterorobi vijaki s ploščato glavo, T-sorniki, okrogli in šestrobi vijaki z okroglo glavo.
